Panoramica

Informazioni di base.

Modello n.	SW-PA-09601215-50C
Rete di supporto	GSM
Contenuto informativo	Dati
Certificazione	CE, ISO, RoHS
Condizione	Nuovo
Applicazione	Telecomunicazioni, Navigazione dell'aviazione civile
Connettori RF (ingresso/uscita)	SMA-Kfd/ SMA - Kfd
Frequenza operativa	960-1215 MHz
Potenza di uscita	100W
Tensione di esercizio	28
Correnti	12A
Temperatura di esercizio (temperatura dell'alloggiamento)	-20~+55°c
Connettore CC/di controllo	dB9
Peso	≤1,5 kg
Chiave	Amplificatore di potenza RF
Nome	Amplificatore di potenza a microonde
Personalizzato	SÌ
Pacchetto di trasporto	Imballaggio standard
Specifica	200 x 125 x 25 mm
Marchio	OEM
Origine	Nanchino, Cina

Descrizione del prodotto

Prestazioni tipiche a +28 V CC +25 °C e in un sistema da 50 Ω.

Nanjing Shinewave Technology Co., Ltd. è un'azienda specializzata nella ricerca e sviluppo, produzione e vendita di antenne RF a microonde, componenti e sottosistemi attivi e passivi. Il campo di produzione dell'azienda comprende una varietà di dispositivi di comunicazione a microonde, tra cui antenne anti-jamming, amplificatori di potenza RF, moduli T/R, VCO/DRO, filtri a microonde, duplexer, sorgenti di frequenza e sottosistemi correlati, ampiamente utilizzati nelle comunicazioni mobili, nei radar e in altri settori. Per soddisfare le esigenze specifiche e i requisiti più elevati dei clienti, oltre ai prodotti standard, offriamo metodi di sviluppo prodotti personalizzati. Forniamo sempre ai clienti prodotti e servizi rapidi e di alta qualità.

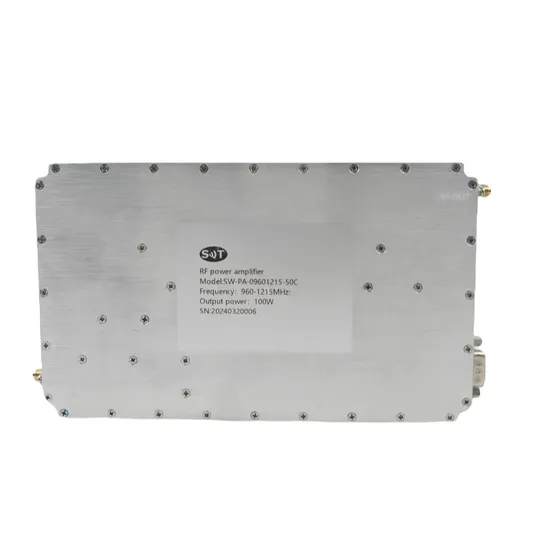

Amplificatore di potenza RF a stato solido a banda L da 960-1215 MHz e 50 dBm di potenza in uscita per comunicazioni militari

Descrizione del prodotto

Il modulo è progettato per applicazioni sia militari che commerciali. Utilizza le più recenti tecnologie e metodi di progettazione per offrire elevata densità di potenza, efficienza e linearità in un package piccolo e leggero.

Disegno dimensionale di contorno

Parametri del prodotto

RF / ELETTRICO
PARAMETRO	MINIMO	TIPO.	MASSIMO	UNITÀ
Frequenza operativa	960	1087	1215	MHz
INGRESSO RF		0		dBm
Potenza di uscita P-1dB		50		dBm
Guadagno		50		dB
Guadagno di potenza piatto		2	3	dB
ROS di ingresso		1.5
Tensione di esercizio		28		VDC
Segnali spuri			-60	dBc
Segnali armonici		-20		dBc
Attuale		12		UN
Punto di intercettazione del terzo ordine (dBm) 2 toni a 44 dBm/tono, A = 1 MHz		33		dBc

MECCANICO
PARAMETRO	VALORE	UNITÀ
Dimensioni (L x P x A)	200*120*25	mm
Connettori RF (ingresso/uscita)	SMA-KFD/ SMA-KFD	--
Connettore CC/di controllo	DB9	--
Raffreddamento	Conduzione della piastra di base - Dissipatore di calore opzionale disponibile	--
Montaggio	Foro passante 3-4	--
Peso	≤1,5	kg

AMBIENTALE / PROTEZIONI
PARAMETRO	MINIMO	MASSIMO	UNITÀ
Temperatura di esercizio (temperatura dell'alloggiamento)	-20	+55	°C
Intervallo di umidità	0-100		%
Ingresso RF massimo	+3		dBm
Temperatura di spegnimento della piastra di base PA	+ 85		°C

PIN DI INGRESSO/USCITA
TIPO DI CONNETTORE DELL'AMPLIFICATORE:			DB9
NUMERO PARTE CAVO TRIAD:			--
NUMERO PIN	ETICHETTA		DESCRIZIONE
1-3		+VCC	+28V
4-6		Terra	Terra
7		Abilitazione amplificatore	TTL Hi = Abilita, TTL Lo = Disabilita o Nessuna connessione
8		AVANTI	Rilevamento della potenza diretta (TTL Hi = Normale, TTL Lo = Guasto)
9		RIVISTA	Rilevamento della potenza inversa (TTL Hi = Normale, TTL Lo = Guasto)
